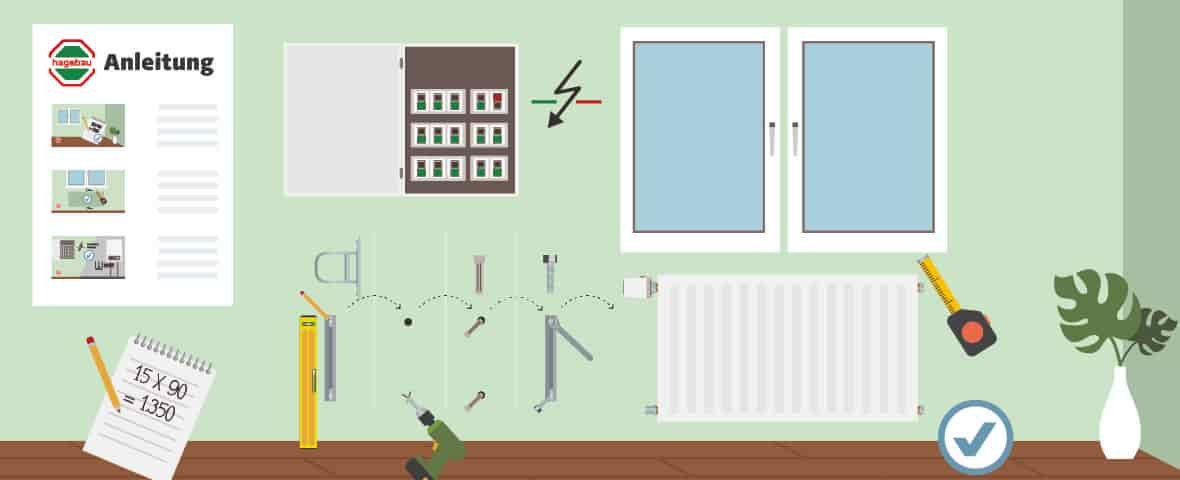

Eine schematische Darstellung zeigt die Vorbereitung zur Montage eines Heizkörpers unter einem Doppelfenster. Auf einer Wand sind Montagezubehör, eine Wasserwaage, ein Akkuschrauber, eine Messnotiz und eine offene Sicherungstafel dargestellt. Ein Häkchensymbol und ein Maßband kennzeichnen die vollständige Vorbereitung. Links hängt eine Anleitung mit bebilderten Schritten an der Wand, rechts steht eine Vase mit Zimmerpflanze auf dem Boden.

Heizkörper montieren – Schritt-für-Schritt-Anleitung

Ein neuer Heizkörper lässt sich mit dem passenden Werkzeug Schritt für Schritt selbst montieren. Damit am Ende alles dicht bleibt und die Heizung richtig läuft, sind sorgfältiges Arbeiten und das richtige Know-how entscheidend.

Inhaltsverzeichnis


  1. Benötigte Heizleistung berechnen
  2. Richtigen Standort wählen
  3. Heizung abschalten, Wasser ablassen
  4. Heizkörper montieren
  5. Installation von Vor- und Rücklauf
  6. Thermostat montieren
  7. Öffnungen verschließen
  8. Heizungsanlage befüllen & in Betrieb nehmen
  9. Entlüften & auf undichte Stellen prüfen

Schritt 1: Benötigte Heizleistung berechnen

Bevor Du einen Heizkörper kaufst, musst Du den Wärmebedarf des Raums ermitteln. Als grobe Orientierung gelten folgende Richtwerte:
  • Neubau / Gute Dämmung: ca. 30–50 Watt pro m²
  • Saniertes Bestandsgebäude: ca. 60–90 Watt pro m²
  • Unsanierter Altbau: ca. 110–150 Watt pro m²
Beispiel: Für einen gut gedämmten Raum mit 15 m² benötigst Du ca. 750 bis 1.000 Watt Gesamtheizleistung.

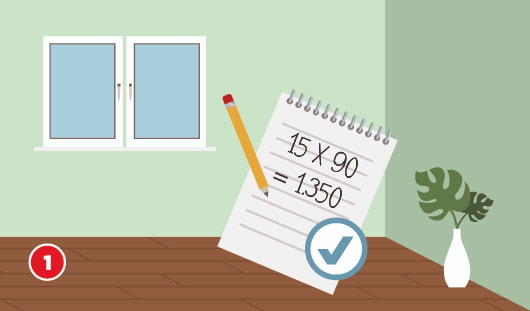

Eine schematische Darstellung zeigt die Berechnung der Heizleistung zur Vorbereitung der Heizkörpermontage. Vor einer leeren Wand mit Doppelfenster und Holzboden liegt ein Notizblock mit der Rechnung „15 × 90 = 1350“, daneben ein Bleistift und ein Häkchensymbol. Unten links ist ein roter Kreis mit einer weißen 1

Schritt 2: Richtigen Standort wählen

  • An Außenwand montieren
  • Unter einem Fenster montieren

Damit die Raumluft vom Heizkörper optimal erwärmt wird und die Luft gut im Raum zirkulieren kann, ist die Installation des Heizkörpers an einer Außenwand empfehlenswert. Verfügt der Raum über ein Fenster, wird der Heizkörper darunter montiert. Installiere den Heizkörper mit einem Abstand von 10 cm zu Fensterbank und Fußboden.

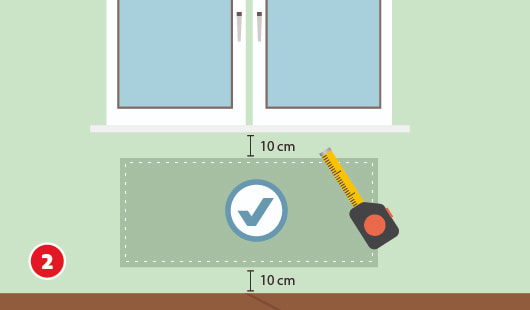

Eine schematische Darstellung zeigt die Auswahl des richtigen Standorts für einen Heizkörper unter einem Fenster. Ein Maßband markiert einen Bereich mit jeweils 10 cm Abstand zum Fensterbrett und zum Boden. Ein Häkchensymbol kennzeichnet den optimalen Montagebereich. Unten links ist ein roter Kreis mit einer weißen 2

Schritt 3: Heizung abschalten, Wasser ablassen

  • Heizung abstellen und vom Stromkreis trennen
  • Wasser aus Heizkreislauf ablassen

Schalte die Umwälzpumpe bzw. die Heizungsanlage aus. Besitzt der alte Heizkörper bereits einen Hahnblock (Absperrverschraubung an Vor- und Rücklauf), musst Du nur diesen schließen und lediglich das Wasser aus dem einzelnen Heizkörper über die Entleerschraube ablassen. Fehlt eine solche Absperrung, muss der entsprechende Heizkreislauf drucklos geschaltet und das Wasser teilweise abgelassen werden. Lege den Arbeitsbereich am besten mit Folie und Handtüchern aus.

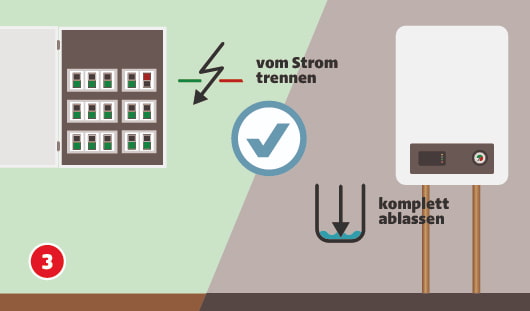

Eine schematische Darstellung zeigt die Sicherheitsmaßnahmen vor der Montage eines Heizkörpers. Links ist ein geöffneter Sicherungskasten mit dem Hinweis „vom Strom trennen“, rechts ein Heizgerät mit zwei Leitungen, einem Wasserymbol und dem Hinweis „komplett ablassen“. Ein Häkchensymbol kennzeichnet die korrekte Vorbereitung. Unten links ist ein roter Kreis mit einer weißen 3

Schritt 4: Heizkörper montieren

  • Montage des Heizkörpers mit Konsolenbefestigungen

Heizkörper werden, je nach Modell, mit verschiedenen Systemen an der Wand befestigt. Meist werden dazu sogenannte Konsolen verwendet. Miss die Konsole genau hinsichtlich der benötigten Höhe der Heizkörper und richte die Konsole mit einer Wasserwaage aus. Zeichne dann die Bohrlöcher für die Konsolenbefestigung an und bohr die Löcher mit einem geeigneten Bohrer. Um unnötige Staubentwicklung beim Bohren zu vermeiden, kannst Du den Bohrstaub während des Bohrens mit einer Staubsaugerdüse absaugen. Positionier die Düse dazu knapp unterhalb des Bohrlochs. Zum Halten der Düse ist ein Helfer nötig. Steck geeignete Dübel in die Bohrlöcher und befestige die Konsole mit Schrauben. Nach der Installation der Konsolen wird der Heizkörper montiert. Dazu hängst Du diesen in die Konsolen ein und ziehst alle Schrauben an den Halterungen fest an.

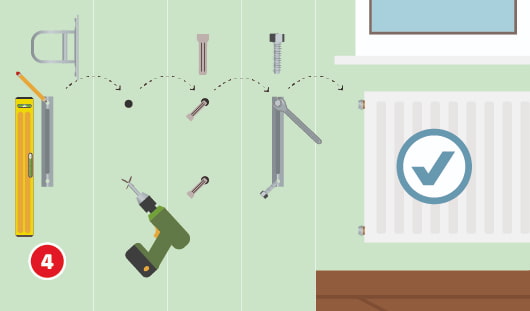

Eine schematische Darstellung zeigt die einzelnen Montageschritte zur Befestigung eines Heizkörpers an der Wand. Eine Wasserwaage, ein Bleistift, Schrauben, Dübel, Halterungen und ein Akkuschrauber werden der Reihe nach eingesetzt. Der fertig montierte Heizkörper ist rechts zu sehen, ein Häkchensymbol markiert die korrekte Ausführung. Unten links ist ein roter Kreis mit einer weißen 4

Schritt 5: Installation von Vor- und Rücklauf

  • Wassereintritt über den Vorlauf
  • Wasseraustritt über den Rücklauf

Über die Anschlüsse von Vor- und Rücklauf wird der Heizkörper mit dem Warmwasserkreislauf der Heizung verbunden. Über den Vorlauf tritt das Wasser in den Heizkörper ein, während der Rücklauf für die Rückführung des Wassers zum Heizkessel zuständig ist. Je nach Heizungstyp können die Anschlüsse für Vor- und Rücklauf rechts oder links am Heizkörper liegen. Damit das Wasser den Heizkörper optimal durchströmen kann, liegt der Anschluss für den Vorlauf oft oberhalb des Anschlusses für den Rücklauf. Besonderes Augenmerk solltest Du auf die Abdichtung der Gewinde zwischen Anschlüssen und Rohrleitungen legen. Zur Abdichtung kannst Du Dichtungshanf in die Gewindegänge wickeln. Anschließend wird der Hanf mit Dichtpaste bestrichen. Danach ziehst Du die Gewinde mit Rohzange oder Gabelschlüssel an.

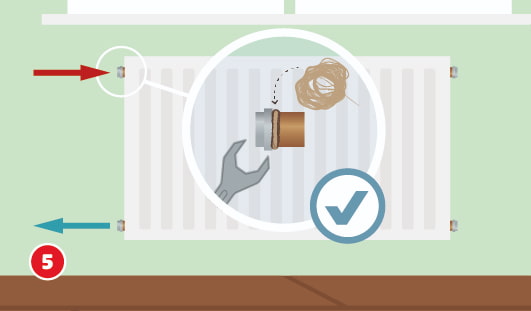

Eine schematische Darstellung zeigt die Installation von Vorlauf und Rücklauf an einem Heizkörper. Im Zentrum des Bildes ist ein vergrößerter Ausschnitt mit einem Anschlussgewinde, das mit Hanf abgedichtet und mit einem Schraubenschlüssel festgezogen wird. Ein roter Pfeil markiert den Vorlauf, ein blauer Pfeil den Rücklauf. Ein Häkchensymbol kennzeichnet die fachgerechte Ausführung. Unten links ist ein roter Kreis mit einer weißen 5

Schritt 6: Thermostat montieren

  • Energieverbrauch mit Raumthermostaten deutlich geringer

Wenn Du eine Heizung selber einbaust, solltest Du am Heizkörper ein modernes Thermostat montieren – alte Handräder sind nicht mehr zeitgemäß. Das metallene Thermostatventil wird fest in den Vorlauf geschraubt und am Gewinde mit Hanf oder Gewindedichtband abgedichtet. Auf dieses Ventil wird anschließend der Thermostatkopf aufgesetzt und mit der Überwurfmutter handfest (ohne Dichtmittel) angezogen.

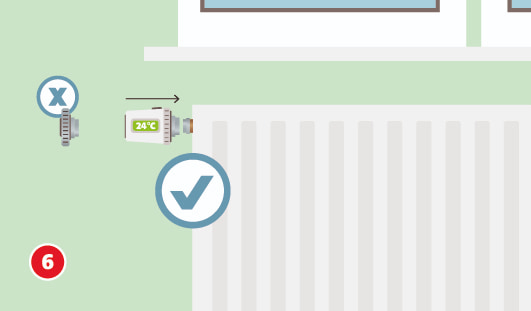

Eine schematische Darstellung zeigt das richtige Montieren eines digitalen Thermostats an einem Heizkörper. Ein Thermostat mit Temperaturanzeige wird rechtsseitig auf das Ventil geschoben. Ein Häkchensymbol markiert die korrekte Ausrichtung, ein X verweist auf die falsche Variante. Unten links ist ein roter Kreis mit einer weißen 6

Schritt 7: Öffnungen verschließen

  • Alle Verschlüsse und Ventile verschließen

Ein Heizkörper besitzt meist vier Anschlüsse. Da nur zwei für Vor- und Rücklauf genutzt werden, musst Du die verbleibenden Öffnungen eindrehen: Schraube auf der einen Seite den Blindstopfen und auf der anderen Seite das Entlüftungsventil ein (jeweils mit passender Dichtung versehen).

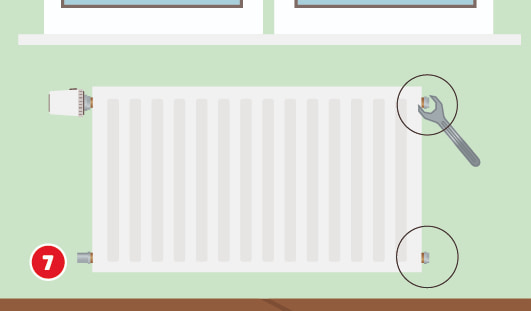

Eine schematische Darstellung zeigt das Verschließen ungenutzter Öffnungen an einem Heizkörper. Zwei Anschlüsse auf der rechten Seite des Heizkörpers werden mit Schraubstopfen versehen, ein Schraubenschlüssel zieht die obere Verschraubung an. Links ist ein Thermostat montiert. Unten links ist ein roter Kreis mit einer weißen 7

Schritt 8: Heizungsanlage befüllen & in Betrieb nehmen

  • Heizung mit Wasser auffüllen und einschalten

Öffne die Absperrungen am Heizkörper (bzw. den Hahnblock) und fülle das System wieder mit Wasser auf, bis der nötige Betriebsdruck (meist 1,5 bis 2,0 bar) erreicht ist.

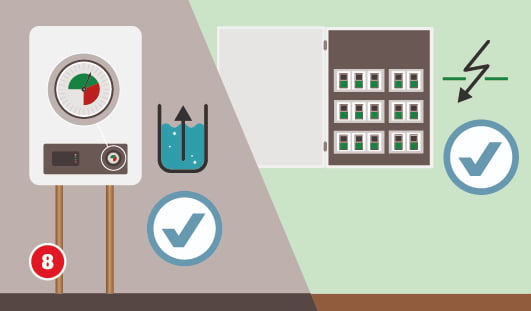

Eine schematische Darstellung zeigt das Wiederauffüllen und Einschalten der Heizungsanlage nach der Heizkörpermontage. Links wird an einem Heizgerät der Wasserdruck überprüft und Wasser nachgefüllt, rechts im Sicherungskasten wird der Strom wieder eingeschaltet. Zwei Häkchensymbole kennzeichnen die korrekte Ausführung. Unten links ist ein roter Kreis mit einer weißen 8

Schritt 9: Entlüften & auf undichte Stellen prüfen

  • Heizkörper entlüften
  • Heizkörper beobachten und ggf. nachbessern

Öffne vorsichtig das Entlüftungsventil am Heizkörper mit einem Entlüftungsschlüssel, bis die Luft vollständig entweicht und nur noch Wasser austritt. Schließe das Ventil und prüfe den Anlagendruck erneut. Beobachte alle neu verschraubten Anschlüsse in den ersten Stunden genau auf Feuchtigkeit.

Tipp: Um möglicherweise Energie zu sparen und eine gleichmäßige Wärmeverteilung im Haus zu sichern,empfiehlt sich nach der Montage neuer Heizkörper ein hydraulischer Abgleich. Da hierfür Berechnungen der Heizlast nötig sind, wird dieser in der Regel von einem Heizungsfachbetrieb durchgeführt. Heimwerker können die voreinstellbaren Ventile zwar selbst beim Heizkörperwechsel montieren, die exakte Einstellung sollte jedoch professionell berechnet werden.

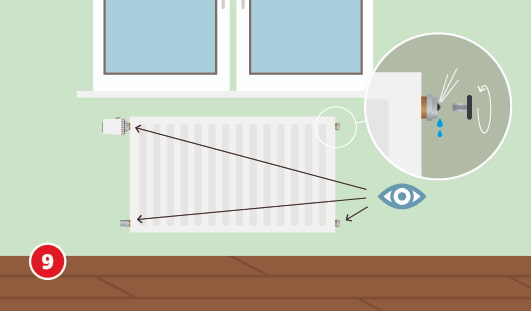

Eine schematische Darstellung zeigt die Prüfung auf Undichtigkeiten nach der Heizkörpermontage. Ein Auge-Symbol markiert die zu kontrollierenden Verbindungsstellen, im vergrößerten Kreis oben rechts tritt ein Wassertropfen aus einem Anschluss aus. Unten links ist ein roter Kreis mit einer weißen 9
